PXH эргэлтэт бутлуур

ШинэБНХАУ-аас захиалгаар

PXH эргэлтэт бутлуур нь уурхай, карьерын хамгийн эхний шатанд том чулуу, хүдрийг бүдүүн бутлах зориулалттай. Механик хэсэг, гидравлик, цахилгаан, автомат удирдлага нь нэг систем болж ажилладаг тул бүтээмж өндөр, ажиллагаа тогтвортой. Хуучин эргэлтэт бутлуураас илүү их буталж, зардал багатай ажиллана. Засвар хийх, тохиргоо өөрчлөх нь хялбар. Том хүчин чадалтай бүдүүн бутлалт хэрэгтэй үед энэ төхөөрөмжийг сонгоно.

Үнийг лавлана уу

Тоног төхөөрөмж Монголд ирэх хугацаа · 10–20 хоног

Үйлдвэрлэгч

Zhongxin

Каталог

Загвар, техникийн үзүүлэлт

Загвараа чагтална. Үйлдвэрлэгчийг өмнө эсвэл дараа нь сонгоод сагсанд нэмнэ үү.

0 загвар сонгосон

Загвар	Ам / тэжээл мм	Эргэлт э/мин	Хөдөлгүүр кВт	140 мм OSS т/ц	150 мм OSS т/ц	165 мм OSS т/ц	175 мм OSS т/ц	190 мм OSS т/ц	200 мм OSS т/ц	215 мм OSS т/ц	230 мм OSS т/ц	240 мм OSS т/ц	250 мм OSS т/ц	Жин кг	Хөндлөн дам нуруу кг	Дээд рам кг	Үндсэн гол кг	Доод рам кг	Голын тохируулга кг	Эксцентрик кг
42-65	1065	600	375	2010	2335	2515	2870	—	—	—	—	—	—	119750	20500	36330	23130	29570	4040	3080
50-65	1270	600	375	—	2395	2780	2935	—	—	—	—	—	—	133300	30940	94860	28120	29570	4040	3080
54-75	1370	600	450	—	2885	2985	3145	3335	3485	—	—	—	—	242220	38100	85050	38560	62140	5400	5720
62-75	1575	600	450	—	2890	3615	3815	4045	4330	—	—	—	—	298460	69850	109320	42180	62240	5400	5720
60-89	1525	600	600	—	—	4195	4540	5080	5295	5530	5805	5895	—	398250	65320	154680	66220	82780	10430	8940
60-110E	1525	600	1200	—	—	—	5535	6945	7335	7570	8280	8590	8890	553383	103964	169010	103874	114986	21275	17900

Үйлдвэрлэгч

Нэг эсвэл бүгдийг чагтална уу.

Zhongxin

Загвар чагталж, үйлдвэрлэгч сонгоод сагсанд нэмнэ үү.

Хүснэгтийн бүтээмжийг дараах нөхцөлөөр тооцсон: тэжээлийн 100% нь амны өргөний 80%-иар, 80% нь 60%-иар, 50% нь хамгийн том бүхэллэгийн 10%-ийн шигшүүрээр орно. Эзлэхүүн жин 1.6 т/м³. Тоонууд нь тухайн загварын хамгийн их эксцентрикт тооцсон дээд үзүүлэлт. Бодит бүтээмж нь чулууны шинж, ширхэг, чийг, тэжээлийн арга, ажиллах индексээс хамаарна. Нарийвчлах бол бидэнтэй холбогдоно уу.

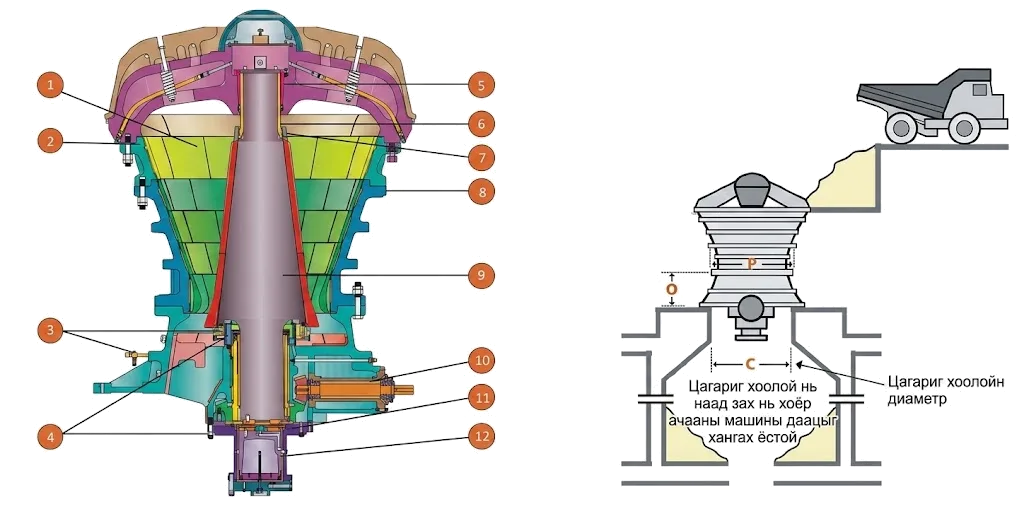

Ажлын зарчим

Мотор хэвтээ голыг эргүүлж, араагаар эксцентрикийг хөдөлгөнө. Эксцентрик хөдөлгөөнт конусыг тойрон савлуулж, чулууг шахин бутална. Конусын доорх гидравлик цилиндрээр конусыг өргөж, буулгаж гаралтын цоорхой, бүтээгдэхүүний ширхгийг тохируулна. Бутрахгүй төмөр орвол цилиндр конусыг автоматаар буулгаж, төмрийг гаргаад бутлалтаа үргэлжлүүлнэ.

Онцлох давуу тал

01
Хөндийг тохируулна
Бутлах хөндийг өөр нөхцөлд тохируулж, бутлалтыг сайжруулна.
02
Хуягийн сонголт
Элэгддэг эд анги манганы гангаар стандарт. Хром хайлшин хөдөлгөөнгүй конус, доод рамын хуяг захиалгаар авна.
03
Тоосны хамгаалалт
Эерэг даралтын үлээлттэй битүүмж эксцентрик, хөтлүүрт тоос оруулахгүй, холхивчийн насжилтыг уртасгана.
04
Тэнцвэржүүлсэн бүтэц
Суурин болон хөдөлгөөнт станцад тохиромжтой. Суурьт дамжих цохилтыг багасгана.
05
Втулк солих хялбар
Хөндлөн дам нурууны втулк, битүүмжийг дам нурууг авч салгахгүйгээр сольж, зогсолт, хөдөлмөр хэмнэнэ.
06
Хүнд үүргийн гол
Нэгдсэн гол, патентлагдсан ховилтой ханцуй нь голын ачааллыг бууруулна.
07
Хуяг салгах хялбар
Патентлагдсан түгжих самар, таслах цагирагтай тул хөдөлгөөнт хуяг салгах хялбар.
08
Бат бэх рам
Хамгийн хүнд бутлалтад эвдрэлгүй ажиллаж, насжилтыг уртасгана.
09
Цутгамал нэг бие
Үндсэн гол, хөдөлгөөнт конус цутгамал нэг бие тул бутлах үед суларч салдаггүй.
10
Арааны завсар
Том, жижиг арааны завсарыг гаднаас тохируулна.
11
Элэгдлийн заагч
Түлхэлтийн холхивчийн элэгдлийн заагч тосонд индикатор гаргаж, солих хугацааг харуулна.
12
Голын байрлал
Голын байрлалын системээр хуягийн элэгдлийг нөхөж, бүтээгдэхүүний ширхгийг тохируулна.
